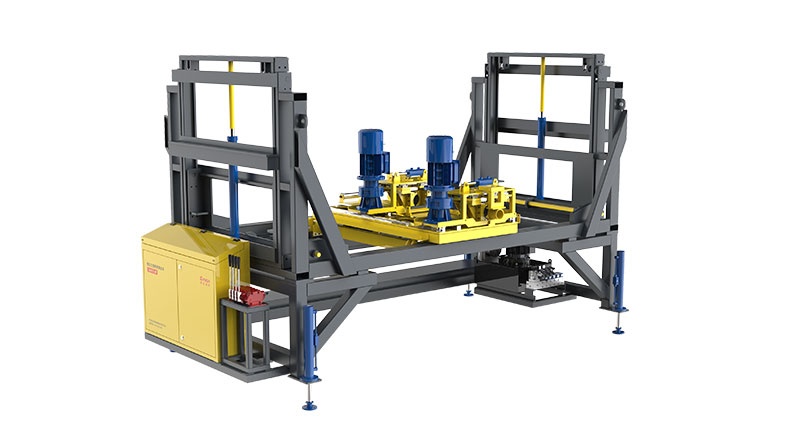

預應力整束穿束臺車GDCS-VI
發布時間：2022-06-24 人瀏覽
產品簡介：
預應力整束穿束臺車可實現整束鋼絞線的自動穿束，經過梳編后的鋼絞線整束穿束，避免了單根穿束引起的鋼絞線相互纏繞、無序纏繞而導致的鋼絞線受力不均的問題。提高了鋼絞線整束穿束效率，保證了穿束質量，降低了勞動強度，節省了人工成本。
功能特點
■ 操作簡單
既可通過電控箱按鍵直接操作，也可通過遙控器按鍵無線遠程操作，操作便捷。
■ 對孔靈活
穿束機構既可沿前后方向自由移動，也可沿垂直方向自由升降，還可沿左右方向自由移動，適應各孔道穿束。
■ 自動握緊
通過直動式減壓閥，自動控制油壓，控制鋼絞線的握裹力。鋼絞線卡爪表面覆蓋耐磨橡膠，增加鋼絞線的握裹力，同時避免劃傷鋼絞線。
■ 連續穿束
前后夾緊機構通過左右鋼絞線卡爪錯位夾緊或松開整束鋼絞線，在齒輪、齒條的帶動下前后交錯往復運動輸送整束鋼絞線，實現連續穿束。
■ 自動控制穿束速度
穿束速度分快、慢兩檔，通過變頻器和控制系統自動控制，合理調節和使用快慢檔，提高穿束效率。
■ 控制互鎖
可實現電控箱和遙控器按鍵動作的互鎖，防止操作沖突。
■ 整束退出
穿束過程中出現異常情況時，通過按鍵操作可將整束鋼絞線退出孔道。

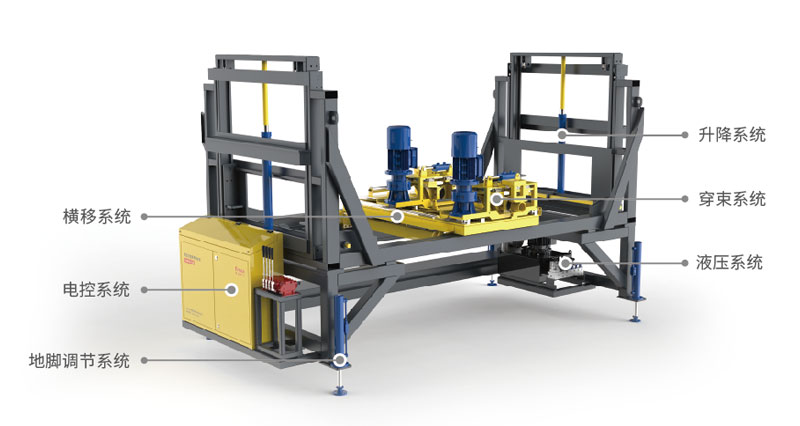

結構圖
技術參數
電源電壓（V） | 380（1±7％）V AC 50Hz |
總功率（KW） | 11 |
系統壓力（MPa） | 14 |
系統流量（L/min） | 14 |
穿束速度（m/min） | 16 |
縱移行程（mm） | 600 |
升降行程（m） | 1.5 |
橫移行程（m） | 1.5 |
最低穿束高度（m） | 1.15m |
最高穿束高度（m） | 2.65m |
