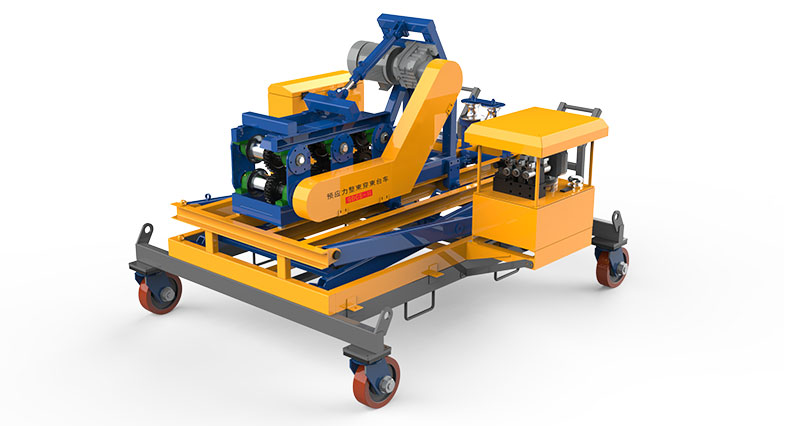

預應力整束穿束臺車GDCS-II
發布時間：2022-05-13 人瀏覽
產品簡介：
預應力整束穿束臺車可實現整束鋼絞線的自動穿束，經過梳編后的鋼絞線整束穿束，避免了單根穿束引起的鋼絞線相互纏繞、無序纏繞而導致的鋼絞線受力不均的問題。提高了鋼絞線整束穿束效率，保證了穿束質量，降低了勞動強度，節省了人工成本。
功能特點
■ 操作簡單
設備既可通過電控箱按鍵直接操作，也可通過遙控器按鍵無線遠程操作，操作便捷。
■ 對孔靈活
機頭穿束機構既可沿前后方向自由移動，也可沿垂直方向自由升降，箱梁版機頭穿束機構也可沿左右方向手動移動，適應各孔道穿束。
■ 自動握緊
設備通過直動式減壓閥，自動控制油壓，控制鋼絞線的握裹力。鋼絞線壓輪表面覆蓋耐磨橡膠，增加鋼絞線的握裹力，同時避免劃傷鋼絞線。
■ 連續穿束
設備鋼絞線壓輪通過齒輪、鏈輪、鏈條，實現同步轉動和連續穿束。
■ 自動控制穿束速度
穿束速度分快、慢兩檔，通過變頻器和控制系統自動控制，快、慢檔穿束速度可通過按鍵和顯示屏設定頻率自動控制調節，合理調節和使用快慢檔，提高穿束效率。
■ 控制互鎖
可實現電控箱和遙控器按鍵動作的互鎖，防止操作沖突。
■ 整束退出
設備穿束過程中出現異常情況時，通過按鍵操作可將整束鋼絞線退出孔道。

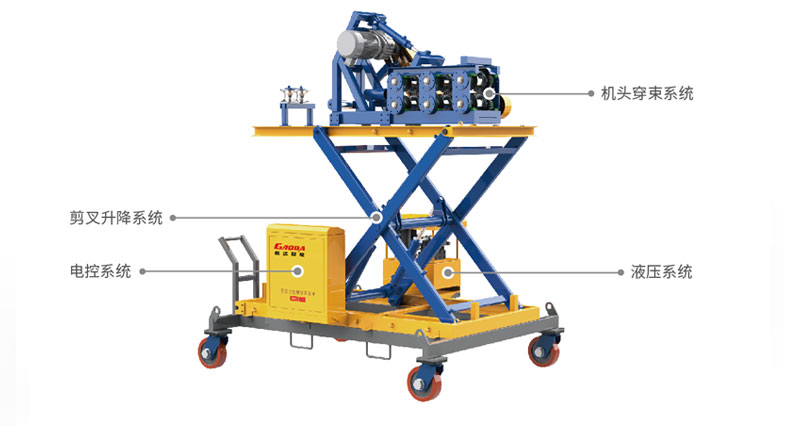

結構圖
技術參數
| 電源電壓(V) | 380（1±7％）V AC 50Hz |
| 總功率(kW) | 4.1 |
| 系統壓力（MPa） | 14 |
| 系統流量（L/min） | 3.5 |
| 穿束速度（m/min） | 17 |
| 縱移行程（mm） | 600 |
| 升降行程(m） | 1.3 |
| 設備尺寸 | 2.4mX2.0mX1.7m |
| 整機重量 | 1t |
| 最低穿束高度 | 0.95m |
| 最高穿束高度 | 2.3m |
